¡Hola, fanáticos de los cacharritos electrónicos! Presentamos… 🥁🥁🥁… ¡El “Sistema de encuestas vía telefónica con ESP32”! Sí, suena súper técnico, pero prometo que no es más complicado que armar un mueble de esas tiendas suecas. ¿Alguna vez has pensado en realizar tus propias encuestas telefónicas pero sin gastar una fortuna? Pues, ¡aquí te traemos la solución!

Requerimientos

• ESP32: Imagínalo como el cerebro del equipo. Es como el director de una orquesta, pero en vez de dirigir violines, dirige señales electrónicas.
• SIM800L: Este es básicamente el cartero de tu sistema. Lleva y trae las llamadas, ¡y no pide propina!
• Módulo Regulador De Voltaje LM2596: Este es el guardián del voltaje. Se asegura de que todo funcione con la energía justa y nadie reciba un calambrazo innecesario.

¿Listo para hacer sonar los teléfonos y recopilar opiniones, quejas, sugerencias y quizás alguna que otra receta secreta de abuela? ¡Pues sigue leyendo y conviértete en el maestro de las encuestas! 📞😂

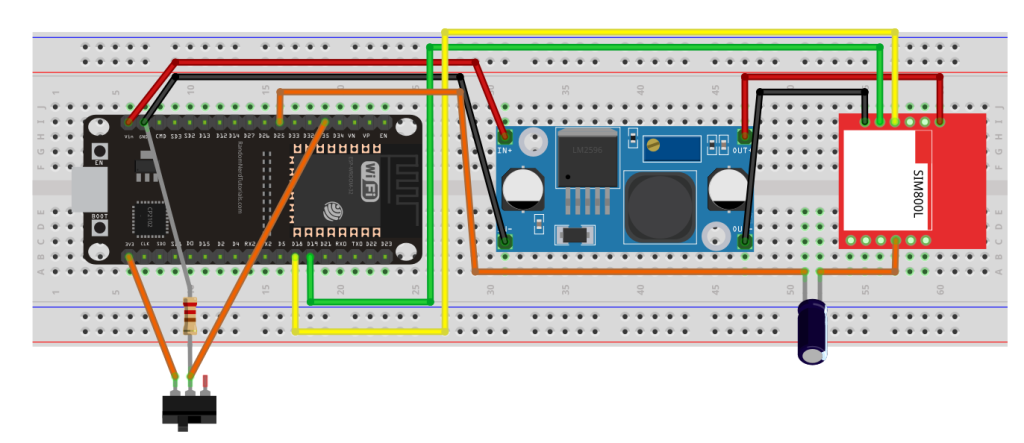

Diagrama

A continuacion presentamos el circioto del “Sistema de encuestas via telefonica con ESP32”

Conexiones:

1. ESP32 a SIM800:
   • TX del SIM800 se conecta al pin 19 del ESP32.
   • RX del SIM800 se conecta al pin 18 del ESP32.
2. Pin de entrada (Apagador):
   • El pinApagador es el pin 35 del ESP32 y está configurado como entrada (INPUT).
3. DAC para audio:
   • El audio se envía a través del DAC_CHANNEL_1 del ESP32, lo que corresponde al pin 25 del ESP32.

Links de herramientas

• https://pastebin.com/
• ElevenLabs – Generative AI Text to Speech & Voice Cloning
• HxD
• Audacity ®

Codigo que subiremos a nuestro ESP32

#include <HTTPClient.h>
#include <WiFi.h>
#include <driver/dac.h>
//LLAMAMOS EL AUDIO QUE VAMOS A TRANSMITIR
#include "audio.h"
//CONEXIONES DE NUESTRO
const char* ssid = "TotalplayDraLovera";
const char* password = "totalDraLove420207";
int pinApagador=35;
WiFiClient client;
//INICIALIZAMOS NUESTRO SERIAL
HardwareSerial sim800(1);
void setup() {
  Serial.begin(9600);
  //OBTENEMOS LA MAC DE NUESTRO ESP32
  String mac = WiFi.macAddress();
  pinMode(pinApagador, INPUT);
  //EXTRAEMOS LOS ULTIMOS 5 CARACTERES DE
  mac = mac.substring(mac.length() - 5);
  Serial.println("MAC address del ESP32: " + mac);
  //HABILITAMOS EL CANAL PARA TRASMITIR AUDIO
  dac_output_enable(DAC_CHANNEL_1);
  //CONFIGURAMOS EL SIM800 PARA CONECTARSE A LOS PINES 19 Y 18
  sim800.begin(9600, SERIAL_8N1, 19, 18);
  //HABILITAMOS LAS NOTIFICACIONES DE LLAMADAS
  sim800.println("AT+CLCC=1");
  delay(1000);
  //HABILITAMOS LAS DETECION DE PRESIONADO DE TECLAS
  sim800.println("AT+DDET=1");
  delay(1000);
  //CONSULTAMOS EL ESTADO DE LA TELEFONIA
  sim800.println("AT+CREG?");
  delay(2000);  // Da tiempo al módulo para responder
  // Verificar la intensidad de señal
  while (sim800.available()) {
      char c = sim800.read();
      Serial.write(c);  // Muestra la respuesta en el Monitor Serial
  }
  //DETECTA LA CALIDAD DE LA SEÑAL
  sim800.println("AT+CSQ");
  bool repeatRequest=true;
  //CICLO QUE RE REPITE HASTA QUE SE CONECTE EL WIFI
  do {
    Serial.print("digitalRead(pinApagador)=");
    Serial.println(digitalRead(pinApagador));
    if (digitalRead(pinApagador) == HIGH) {
      //VARIABLE QUE HACE QUE SE REPITA EL CICLO SI NO SE HAN OBTENIDO LOS DATOS
      repeatRequest = false;
      delay(2000);
      WiFi.begin(ssid, password);
      while (WiFi.status() != WL_CONNECTED) {
        delay(1000);
        Serial.println("Conectando al WiFi...");
      }
      Serial.println("WiFi CONECTADO");
      WiFiClientSecure client;
      client.setInsecure();
      HTTPClient http;

      // Especificar la URL de la petición
      String url = "https://pastebin.com/raw/mxDtXK5b";
      http.begin(client,url);

      // Realizar la petición HTTP GET y obtener el código de estado HTTP
      int httpCode = http.GET();

      // Si la petición fue exitosa, procesar la respuesta
      if (httpCode > 0) {
          Serial.print("Código de respuesta: ");
          Serial.println(httpCode);

          // Obtener y mostrar la respuesta
          String payload = http.getString();
          Serial.println("Respuesta completa:");
          Serial.println(payload);
          // Extraer la segunda columna
          Serial.println("\nSegunda columna del CSV:");
          int index1 = 0;
          while(index1 < payload.length()) {
              int index2 = payload.indexOf('\n', index1); // Encuentra el final de la línea
              if (index2 == -1) {
                  index2 = payload.length();
              }

              String line = payload.substring(index1, index2); // Extrae una línea
              int commaIndex = line.indexOf(','); // Encuentra la coma en la línea

              if(commaIndex != -1 && commaIndex < line.length() - 1) {
                  String telefono = line.substring(commaIndex + 1); // Extrae el valor después de la coma
                  Serial.print("LLAMAR A");
                  Serial.println(telefono);
                  delay(1000);
                  makeCall(telefono);
                  delay(5000);
              }

              index1 = index2 + 1; // Mueve al inicio de la siguiente línea
          }

      } else {
          Serial.print("Error en la petición: ");
          Serial.println(http.errorToString(httpCode));
          // Establece la variable para repetir el proceso
          repeatRequest = true;
          delay(5000);
      }

      // Finalizar la conexión
      http.end();
    }
  } while(repeatRequest);
}

void makeCall(String number) {
  //INICIAMOS LA LLAMDA
  sim800.println("ATD+" + number + ";");
  //ESPERAMOS A QUE LA LLAMADA SE HAYA INICIADO
  delay(5000);
  unsigned long startTime = millis();
  bool answered = false;
  //REVISAMOS CADA X SEGUNDOS SI LA LLAMADA FUE CONTESTADA
  while (millis() - startTime < 60000) {
    if (isCallAnswered()) {
      answered = true;
      Serial.println("La llamada ha sido contestada!");
      break;
    }
    delay(1000);
  }
  //SI SE CONTESTO LA LLAMADA TELEFONICA
  if (answered) {
    //ESPERAMOS 1 SEGUNDO ANTES DE REPRODUCIR EL AUDIO
    delay(1000);
    //REPRODUCIMOS EL AUDIO DE LA ENCUESTA
    audio();
    delay(5000);
    unsigned long dtmfStartTime = millis();
    //ESPERAMOS 2 SEGUNDO PARA ESTAR LEYENYO QUE TECLA PRECIONO
    while (millis() - dtmfStartTime < 20000) {
      String response = readResponse();
      if (response.length() > 0) {
        Serial.print("SIM800: ");
        Serial.println(response);
      }
      //SI SE PRECIONO UNA TECLA
      if (response.indexOf("+DTMF:") >= 0) {
        //CALCULAMOS LA TECLA QUE PRESIONO EL CLIENTE
        int position = response.indexOf("+DTMF:") + 6;
        char pressedKey = response[position];
        //VALIDAMOS LA TECLA QUE SE PRECIONO
        if (pressedKey != '\r' && pressedKey != '\n' && pressedKey != ' ') {
          Serial.print("Se ha presionado la tecla: ");
          Serial.println(pressedKey);
          //COLGAMOS LA LLAMADA
          sim800.println("ATH");
          // Dale un poco de tiempo al módulo para procesar el comando
          delay(1000);
          // Verifica el estado de la llamada
          sim800.println("AT+CLCC");
          break;
        }
      }
      delay(500);
    }
    sim800.println("ATH");
  }
  //SI LA LLAMADA NO FUE CONTESTADA
  else {
    Serial.println("La llamada no ha sido contestada o se ha perdido la conexión.");
    //COLGAMOS LA LLAMADA
    sim800.println("ATH");
  }
  delay(10000);
}

//FUNCION QUE DETECTA SI SE CONTESTO LA LLAMADA
bool isCallAnswered() {
  // CREA UNA VARIABLE DE TIPO STRING PARA ALMACENAR LA RESPUESTA DEL MÓDULO SIM800.
  String response = "";
  // MIENTRAS HAYA DATOS DISPONIBLES PARA LEER DEL MÓDULO SIM800...
  while (sim800.available()) {
    // ...LEE UN CARÁCTER DEL MÓDULO.
    char c = sim800.read();
    response += c;
    // ENVÍA EL CARÁCTER LEÍDO AL MONITOR SERIAL PARA SU VISUALIZACIÓN.
    Serial.write(c);
  }
  // VERIFICA SI LA CADENA DE RESPUESTA CONTIENE EL TEXTO "+CLCC: 1,0,0,0,0".
  return response.indexOf("+CLCC: 1,0,0,0,0") >= 0;
}

//ESTA FUNCIÓN LEE LA RESPUESTA DEL MÓDULO SIM800 Y LA DEVUELVE COMO UNA CADENA DE TEXTO.
String readResponse() {
  String response = "";
  while (sim800.available()) {
    char c = sim800.read();
    response += c;
  }
  return response;
}
//FUNCION QUE TRANSMITE AUDIO AL PIN 25
void audio() {
  int rawDataSize = sizeof(rawData) / sizeof(rawData[0]);
  for (int i = 0; i < rawDataSize; ++i) {
    dacWrite(25, rawData[i]);
    delayMicroseconds(6);
  }
}

void loop() {
  // Aquí podrías agregar más lógica o mantener el ESP32 en un estado de espera.
}

Codigo de audio.h

const uint8_t rawData[]  = {

}

programadornovato/Encuaesta_telefonica_esp32 (github.com)
