Domótica, crear un foco inteligente Wifi por 5 USD

Si es posible comenzar a controlar nuestros electrónicos desde nuestro celular o computadora, en este tutorial vamos a crear un foco inteligente Wifi por 5 USD

Requerimientos para crear un foco inteligente Wifi por 5 USD:

Además, los requerimientos son muy simples:

  • Adaptador USB para programar Esp8266 Esp-01 (2USD)
  • Esp8266 Esp-01 (3USD)
  • Modulo Relevador (2USD)
  • Cables (0.50 USD)

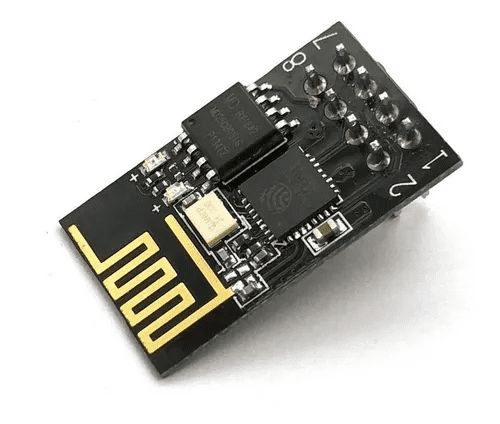

Esp8266 Esp-01
Esp8266 Esp-01

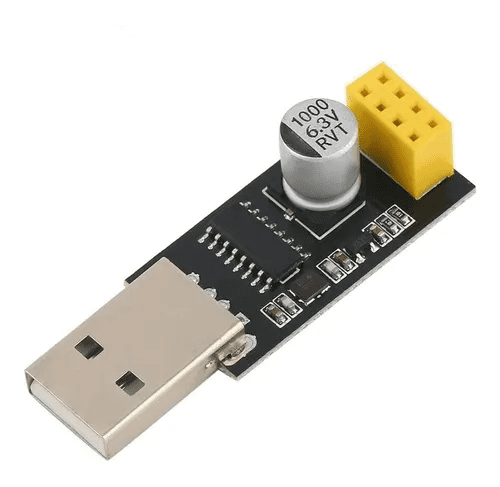

Adaptador USB para programar
Adaptador USB para programar

Ambos podemos conseguirlos aqui

Conexiones:

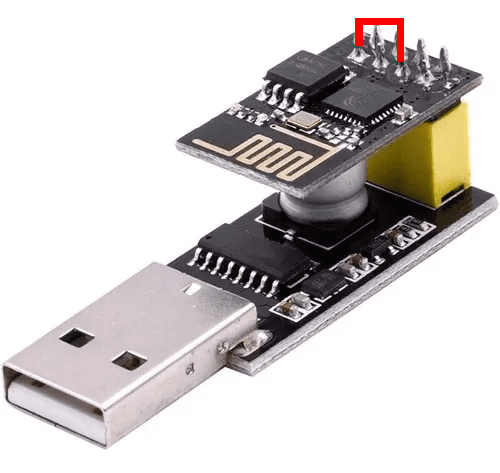

Solo hay que conectar el “Adaptador USB para programar” y conectamos un puente (cable) que conecte el pin GND y IO0

image 72

Recomendación de conexiones

crear un foco inteligente Wifi por 5 USD

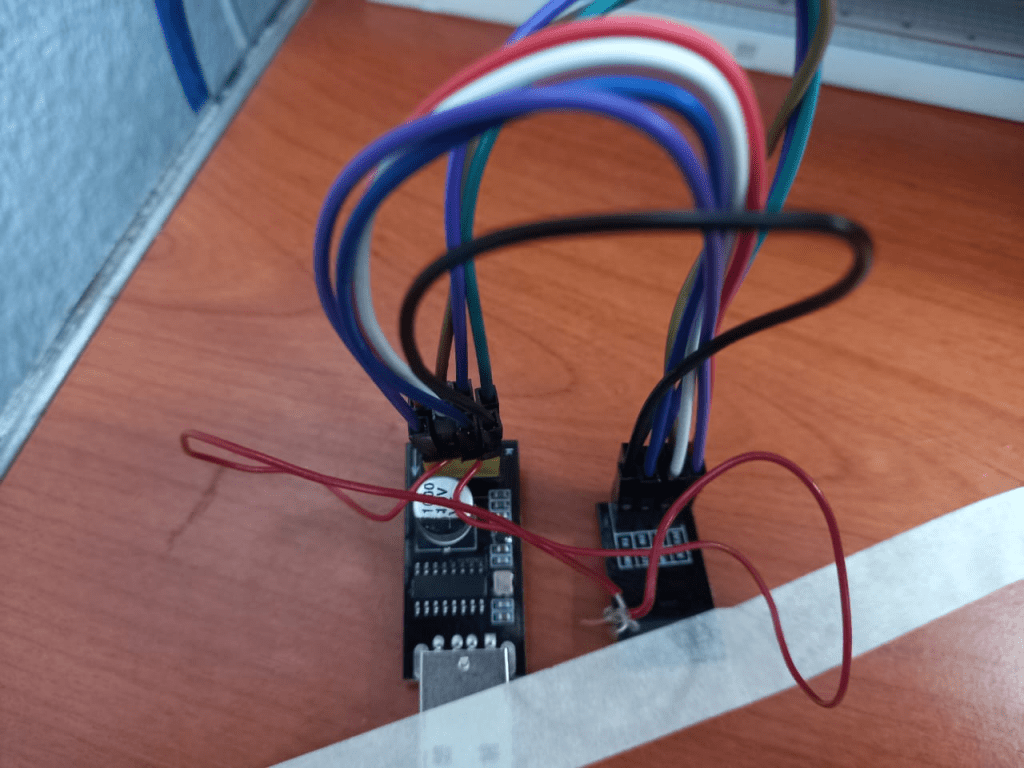

Se conecta por cables y el cable rojo es un puente que entra en el adaptador

Programación

Descargar Arduino desde este link https://www.arduino.cc/en/software

Descargar e Instalar ESP32 en Arduino IDE
Descargar e Instalar ESP32 en Arduino IDE

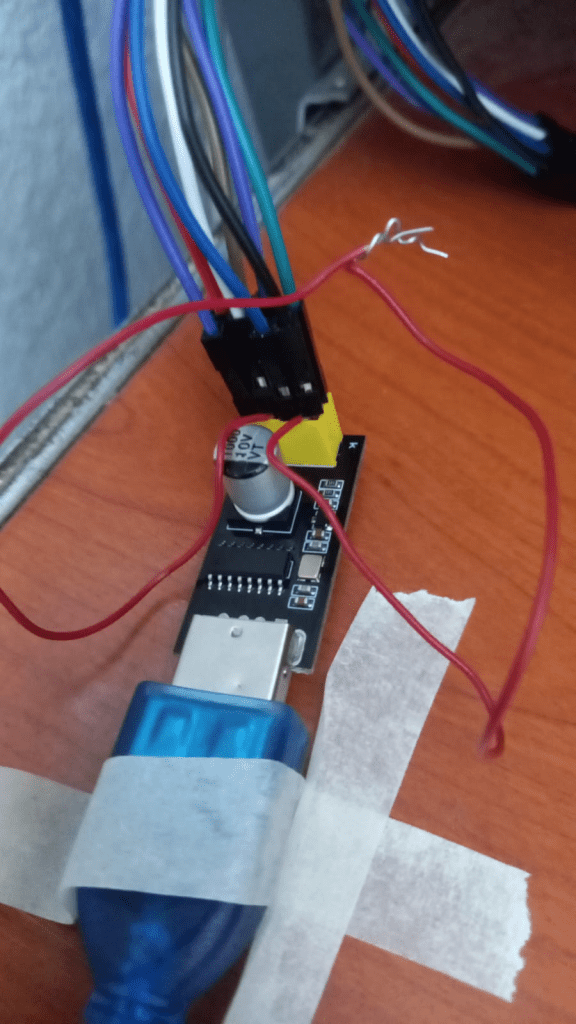

Conectamos ESP32 vía USB a la computadora:

image 85

Configurar ESP32 en Arduino IDE

Agregamos las librerías de ESP32 haciendo click en Archivo -> Preferencias y pegamos este link https://arduino.esp8266.com/stable/package_esp8266com_index.json

Agregar librerías de esp32 en Arduino IDE
Agregar librerías de esp8266 en Arduino IDE

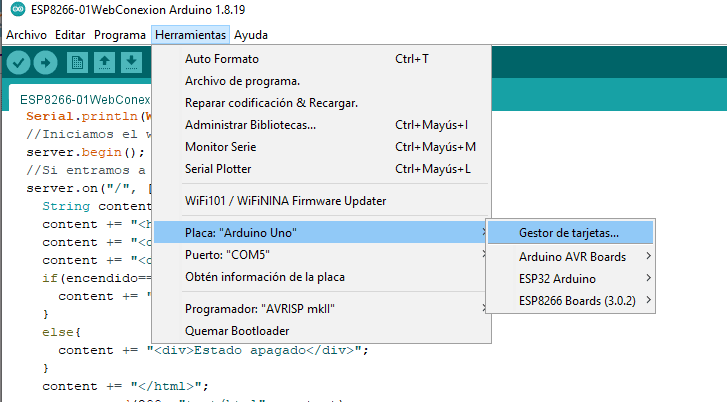

Vamos a Herramientas -> Placa: “Arduino” -> Gestor de tarjetas

image 77
Abrir gestor tarjetas

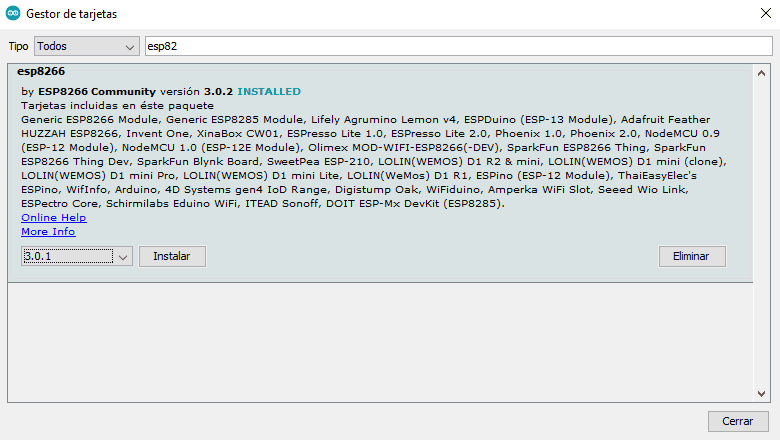

Buscamos esp82 e instalamos la versión 3.0.1 y damos click en instalar

image 78

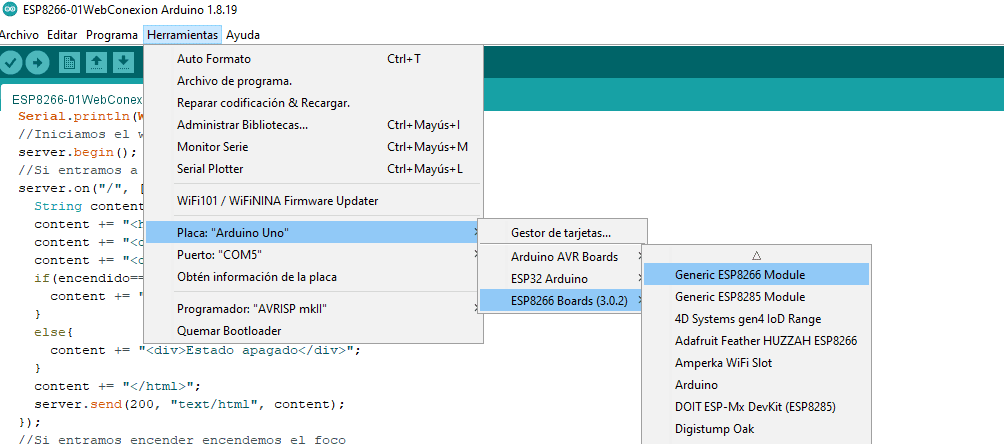

Ahora vamos a Herramientas-> Placa -> ESP8266-> Generic ESP8266 Module

Seleccionamos la placa ESP8266 Module
Seleccionamos la placa ESP8266 Module

Código para crear un foco inteligente Wifi por 5 USD

Pegamos este código:

#include <ESP8266WiFi.h>
#include <ESP8266WebServer.h>
//COLOCAMOS USUARIO Y CONTRASEÑA DE NUESTRO WIFI
const char* ssid     = "Nombre_de_la_red";
const char* password = "Contraseña_de_la_red";
//Pin del foco
int pinFoco=2;
int encendido=0;
//Instanciamos el servidor web
ESP8266WebServer server(80);
void setup() {
  Serial.begin(115200);
  Serial.println("Desconectamos antes de conectar el WiFi");
  WiFi.disconnect();
  Serial.print("Conectando a  ");
  Serial.println(ssid);
  //Conectamos el esp a la red wifi
  WiFi.mode(WIFI_STA);
  WiFi.begin(ssid, password);
  //Intentamos conectarnos a la red
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  pinMode(pinFoco,OUTPUT);
  //Si logramos conectarnos mostramos la ip a la que nos conectamos
  Serial.println("");
  Serial.println("WiFi connected");
  Serial.println("IP address: ");
  Serial.println(WiFi.localIP());
  //Iniciamos el web server
  server.begin();
  //Si entramos a la raiz mostramos las opciones
  server.on("/", []() {
    String content="";
    content += "<html>";
    content += "<div><a href=\"encender\">Encender</a></div>";
    content += "<div><a href=\"apagar\">Apagar</a></div>";
    if(encendido==1){
      content += "<div>Estado encendido</div>";
    }
    else{
      content += "<div>Estado apagado</div>";
    }
    content += "</html>";
    server.send(200, "text/html", content);
  });
  //Si entramos encender encendemos el foco
  server.on("/encender", []() {
    digitalWrite(pinFoco,HIGH);
    encendido=1;
    String content="";
    content += "<html>";
    content += "<div>Encendido</div>";
    content += "</html>";
    server.send(200, "text/html", content);

  });
  //Si entramos apagar apagamos el foco
  server.on("/apagar", []() {
    digitalWrite(pinFoco,LOW);
    encendido=0;
    String content="";
    content += "<html>";
    content += "<div>Apagado</div>";
    content += "</html>";
    server.send(200, "text/html", content);
  });
}
void loop() {
  server.handleClient();
}

Recordemos cambiar el nombre de la red y la contraseña en esta línea de código:

const char* ssid = “Nombre_de_la_red”;
const char* password = “Contraseña_de_la_red”;

Buscar el puerto de ESP32

Abrimos el buscador de aplicacion y escribimos “administrador de dispositivos” y damos enter

image 17
Abrir “administrador de dispositivos”

Buscamos en la categoría Puertos (COM) el nuevo puerto que se creo.

Categoría Puertos (COM)
Categoría Puertos (COM)

Vamos a Herramientas-> Puerto->COM5 en nuestro caso quizás el tuyo sea diferente.

image 9

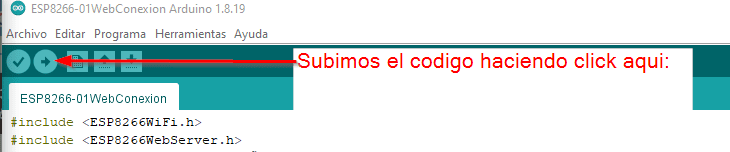

Subimos el código

Subir el código en Arduino IDE
Subir el código

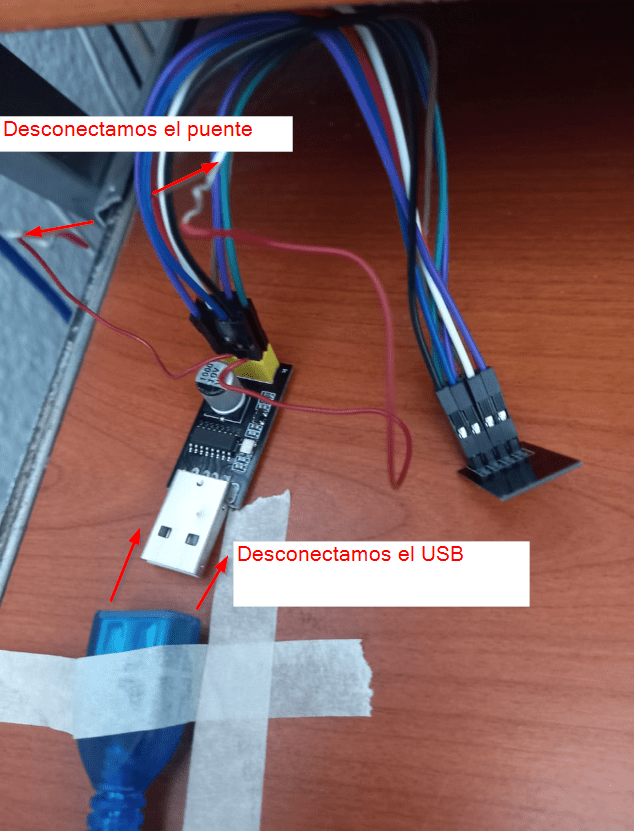

  • Desconectamos el puente
  • Desconectamos el USB
image 80
Desconectamos USB

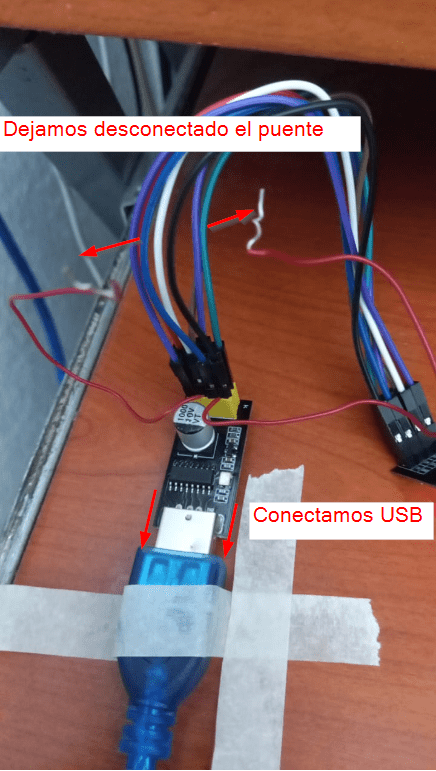

  • Dejamos desconectado el puente
  • Conectamos USB
image 81

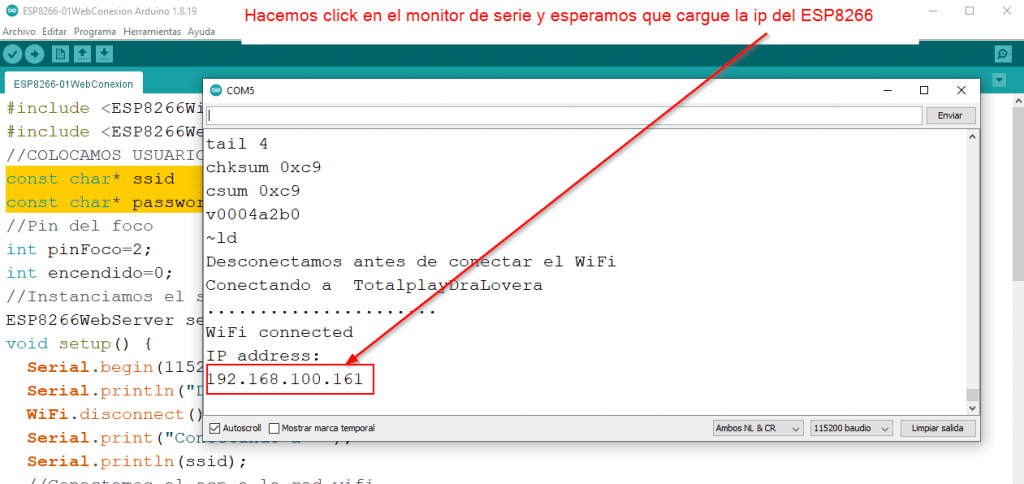

Hacemos click en el monitor de serie y esperamos que cargue la ip del ESP8266

image 82

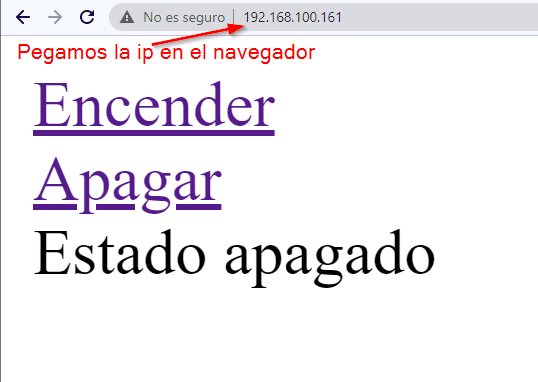

Pegamos la ip en el navegador

Pegamos la ip en el navegador

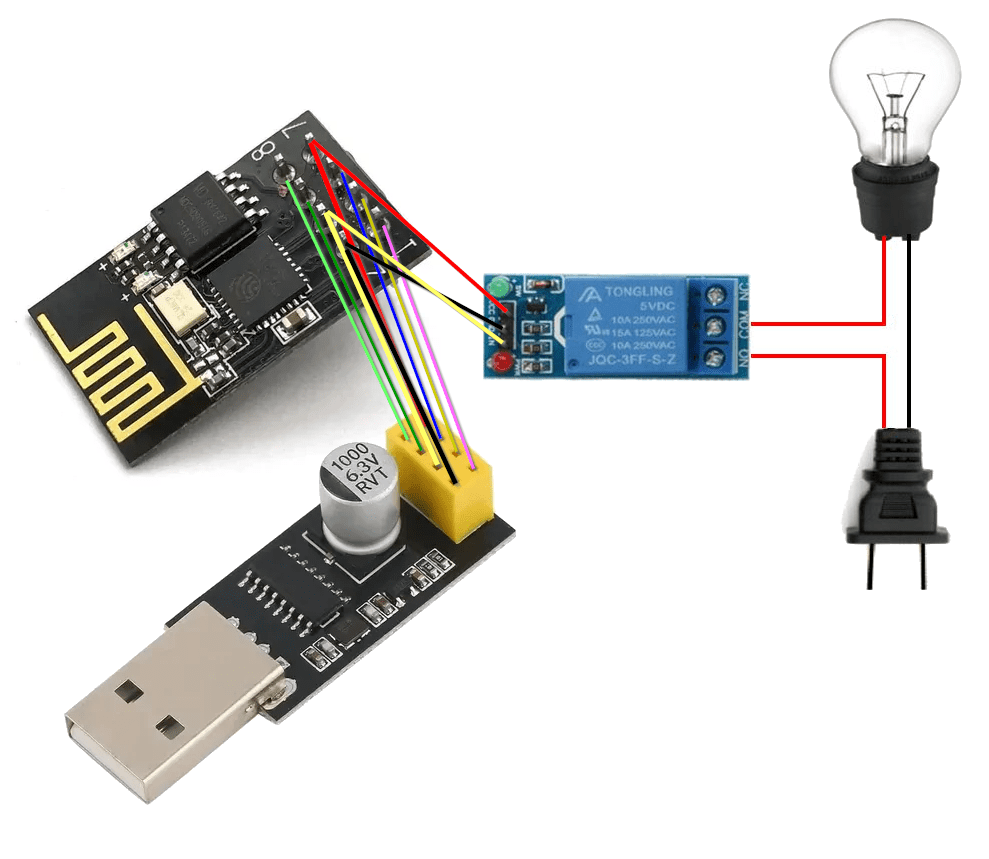

Conectamos el relevador al esp8266-01

image 84
Diagrama de como crear un foco inteligente Wifi por 5 USD
